LET OP: niet meer leverbaar. Informeer naar de alternatieven!

Het Stingray echolood (echo sounder) van Nasa is een analoge elektronische dieptemeter: een arm met daarop twee LED-jes draait rond, bovenaan bij 0 wordt een signaal afgegeven dat naar de transducer in de scheepshuid gaat en daar een onhoorbaar hoog kort geluidssignaal (150 kHz) afgeeft. Dat signaal weerkaatst op de bodem (en mogelijk op vissen en waterlagen met verschillende dichtheid). Zodra die echo (of echo’s) weer via de transducer bij de dieptemeter komen licht de LED – die inmiddels een stukje doorgedraaid is – weer op. Het voordeel ten opzichte van digitale dieptemeters is dat je zelf ziet of er (af en toe) meerdere echo’s zijn. Af en toe meerdere echo’s tussen het schip en de bodem zijn waarschijnlijk vissen, continu meerdere echo’s betekent waarschijnlijk dat het signaal te sterk is waardoor je meerdere echo’s ziet van het signaal dat tussen bodem en wateroppervlak heen en weer kaatst of wellicht een hele zachte bodem (slib) boven een hardere bodem (zand of rots). Bij digitale dieptemeters maakt de elektronica die keuzes, bij de Nasa analoge dieptemeter krijg je alle informatie en kan je het zelf interpreteren. Een ander voordeel van de analoge dieptemeter is dat je geen cijfers hoeft te lezen: vrij snel weet je de knipperende rode LED-jes intuïtief te interpreteren. Daarbij is het mogelijk twee alarms in te stellen: een ondiepte alarm waarbij de dieptemeter gaat piepen als het ondieper is dan de ingestelde waarde en een diepte alarm dat afgaat als het dieper is dan de ingestelde waarde.

Bereik 0-25 m en 0-100 m

Voeding 12 V

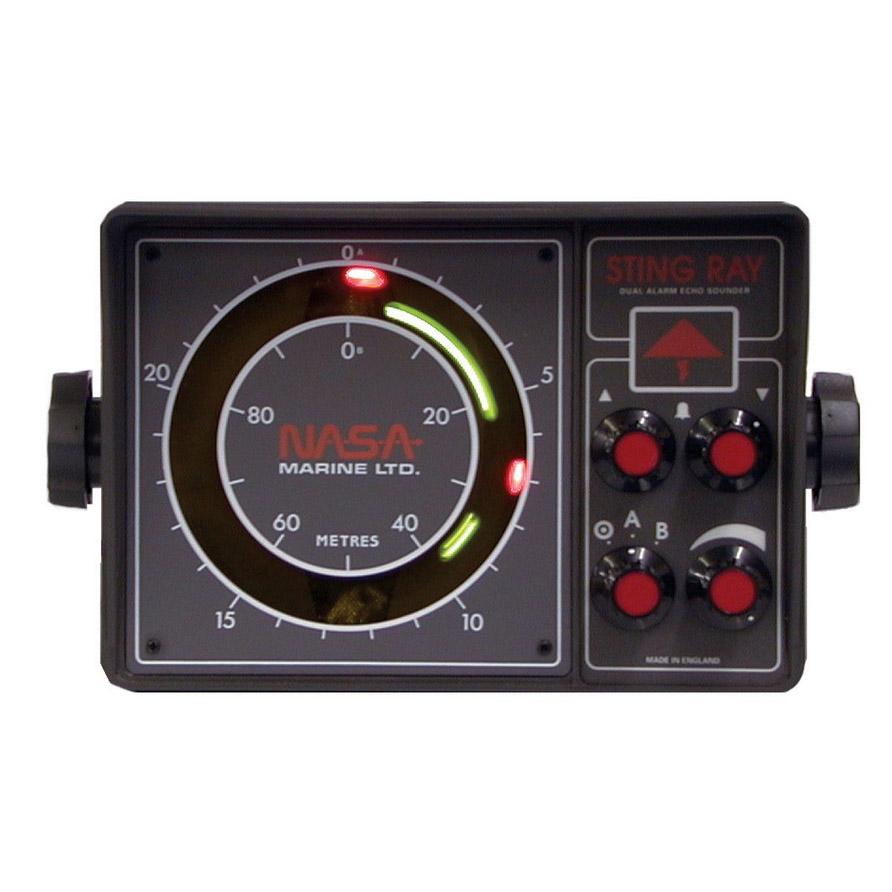

De doos bevat naast de dieptemeter (zoals zichtbaar op de foto) een transducer met coaxkabel, een 12 V voedingskabel met ingebouwde zekering, een montagebeugel met twee schroefknoppen en een installatie/gebruiksaanwijzing.
